DHC-1 Chipmunk 68 inch
Re: DHC-1 Chipmunk 68 inch
Ευχαριστώ παίδες
Re: DHC-1 Chipmunk 68 inch

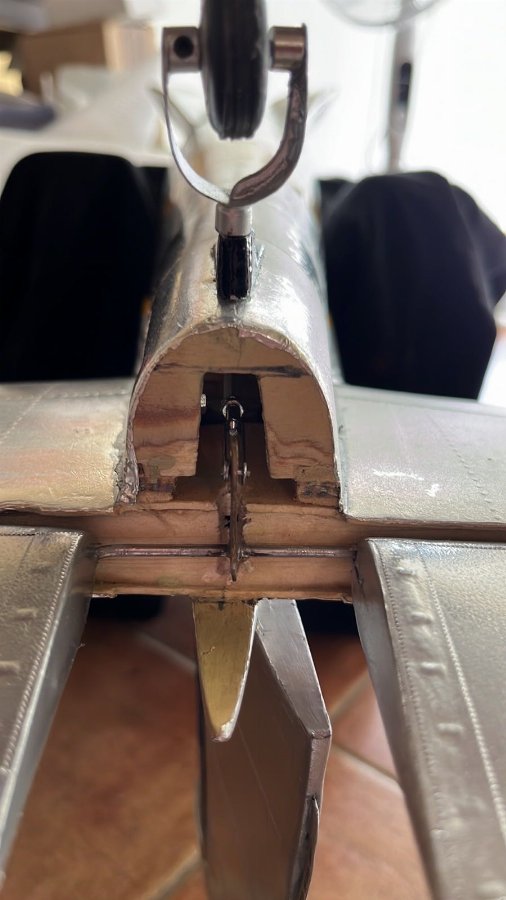

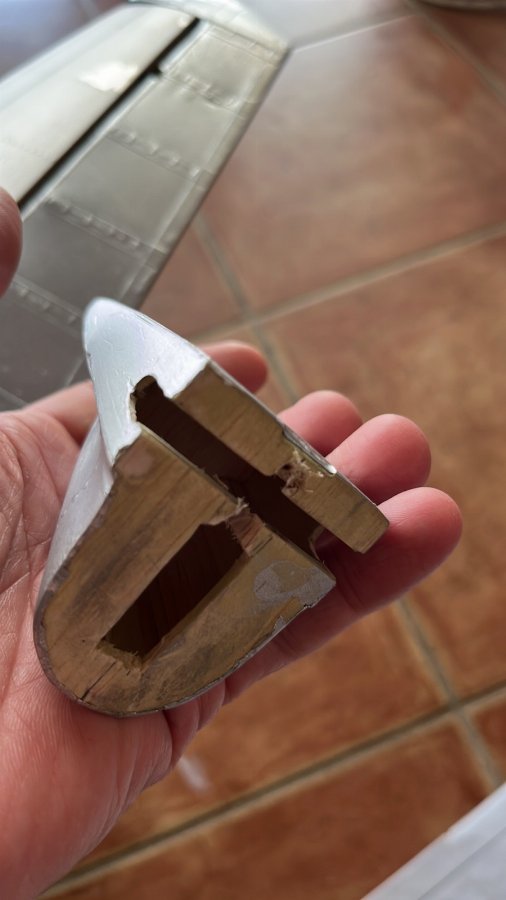

Φτάνοντας στο τέλος της κατασκευής, πρέπει να τοποθετήσω τον κώνο της ουράς. Σε προηγούμενη ανάρτηση είχα περιγράψει πως τον έφτιαξα(χτιστό αντί για μπλοκ ξύλου. Ζυγίζει 10 γραμμάρια. Αντί να τον κολλήσω θα μπορεί να αφαιρείται ώστε να έχω πρόσβαση στις συνδέσεις των πηδαλίων της ουράς.
- Συνημμένα
-
- IMG_1556.jpeg (63.83 KiB) Προβλήθηκε 54 φορές
-
- IMG_3602.jpeg (49.88 KiB) Προβλήθηκε 54 φορές
Re: DHC-1 Chipmunk 68 inch

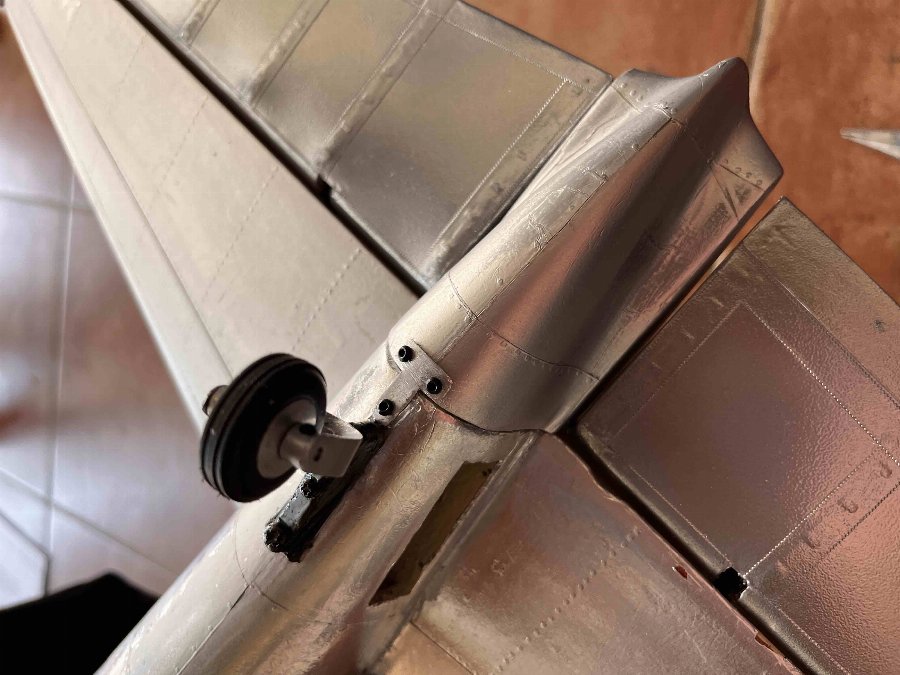

Το σχέδιο είναι απλό. Θα βάλω στον κώνο δυο καβίλιες για να τον κρατούν ευθυγραμμισμένο και μετά με μικρές βίδες(τρεις), δύο στην κάτω επιφάνεια και μια επάνω θα μένει στη θέση του.
- Συνημμένα
-
- IMG_1555.jpeg (74.87 KiB) Προβλήθηκε 54 φορές
Re: DHC-1 Chipmunk 68 inch

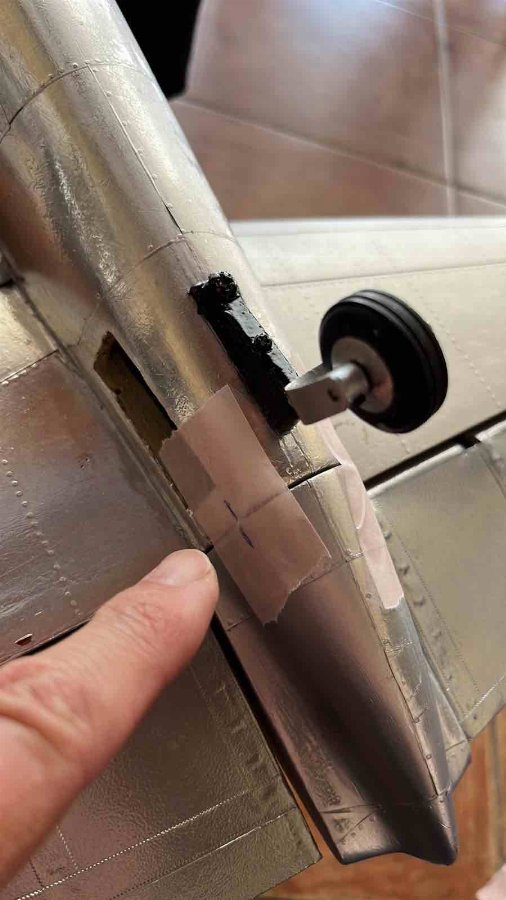

Αρχικά το στερέωσα στη θέση του με χαρτοταινία. Μετά στην ένωση τράβηξα δύο γραμμές με το μολύβι
- Συνημμένα
-
- IMG_1549.jpeg (75.52 KiB) Προβλήθηκε 54 φορές
Re: DHC-1 Chipmunk 68 inch
Έκοψα την ταινία και στίς 90 μοίρες ως προς την επιφάνεια και σε βάθος 1/4 της ίντσας άνοιξα τρύπες για τις καβίλιες. Το ίδιο έκανα στο πίσω μέρος της ατράκτου.
- Συνημμένα
-
- IMG_1544.jpeg (81.95 KiB) Προβλήθηκε 54 φορές
-
- IMG_1545.jpeg (81.21 KiB) Προβλήθηκε 54 φορές
Τελευταία επεξεργασία από το μέλος Red την Παρ Ιουν 06, 2025 9:41 pm, έχει επεξεργασθεί 2 φορές συνολικά.
Re: DHC-1 Chipmunk 68 inch
Στη συνέχεια το πρόβαρα και βίδωσα την βίδα του επάνω μέρους η οποία θα είναι κρυμμένη κάτω από το rudder.
- Συνημμένα
-
- IMG_1547.jpeg (131.77 KiB) Προβλήθηκε 54 φορές
Re: DHC-1 Chipmunk 68 inch

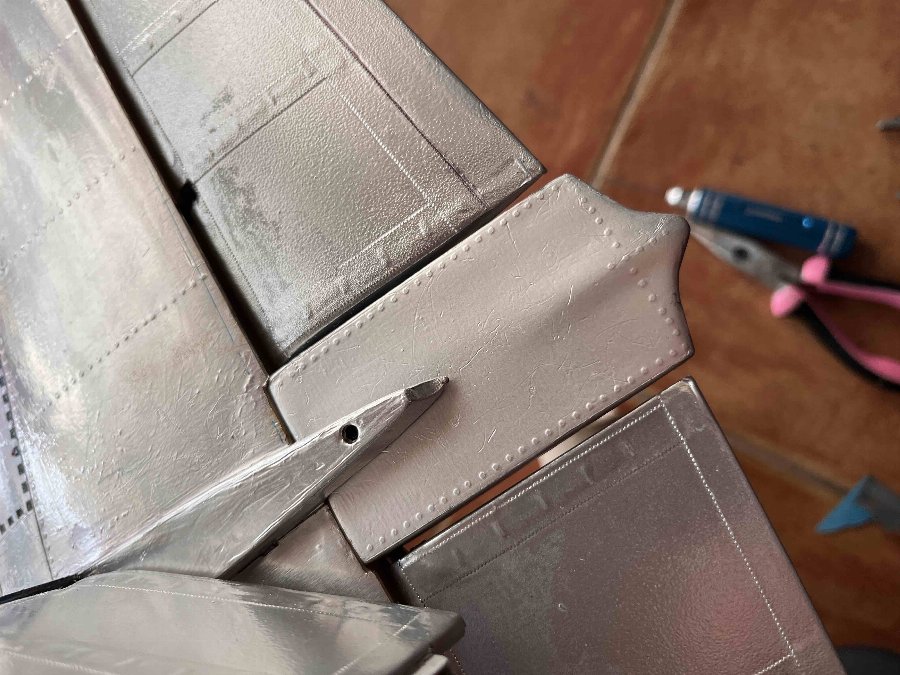

Για την κάτω επιφάνεια δούλεψα διαφορετικά. Από φύλλο μετάλλου έκοψα ένα Τ το έτριψα, του έδωσα τη σωστή καμπυλότητα και άνοιξα τις τρύπες.
Μετά το βίδωσα.
Μετά το βίδωσα.
- Συνημμένα
-
- IMG_1550.jpeg (103.28 KiB) Προβλήθηκε 54 φορές
Τελευταία επεξεργασία από το μέλος Red την Παρ Ιουν 06, 2025 7:01 pm, έχει επεξεργασθεί 1 φορά συνολικά.
Re: DHC-1 Chipmunk 68 inch
Ο κώνος είναι σταθερός όπως πρέπει και μπορεί να αφαιρεθεί οποτεδήποτε χρειαστεί
- Συνημμένα
-
- IMG_1546.jpeg (80.25 KiB) Προβλήθηκε 54 φορές
- sukhoi.su29
- Δημοσιεύσεις: 3488
- Εγγραφή: Τετ Δεκ 22, 2010 8:51 am
- Τοποθεσία: Μαραθώνας
Re: DHC-1 Chipmunk 68 inch
Maiden tminus...counting
Re: DHC-1 Chipmunk 68 inch
Είμαστε κοντά θα έλεγα.

Re: DHC-1 Chipmunk 68 inch


Re: DHC-1 Chipmunk 68 inch

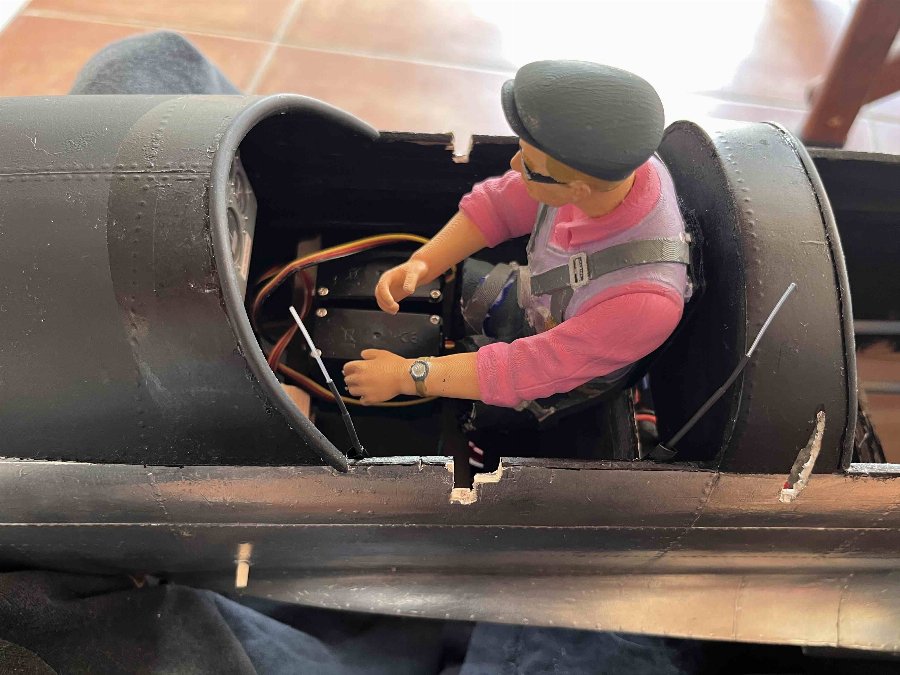

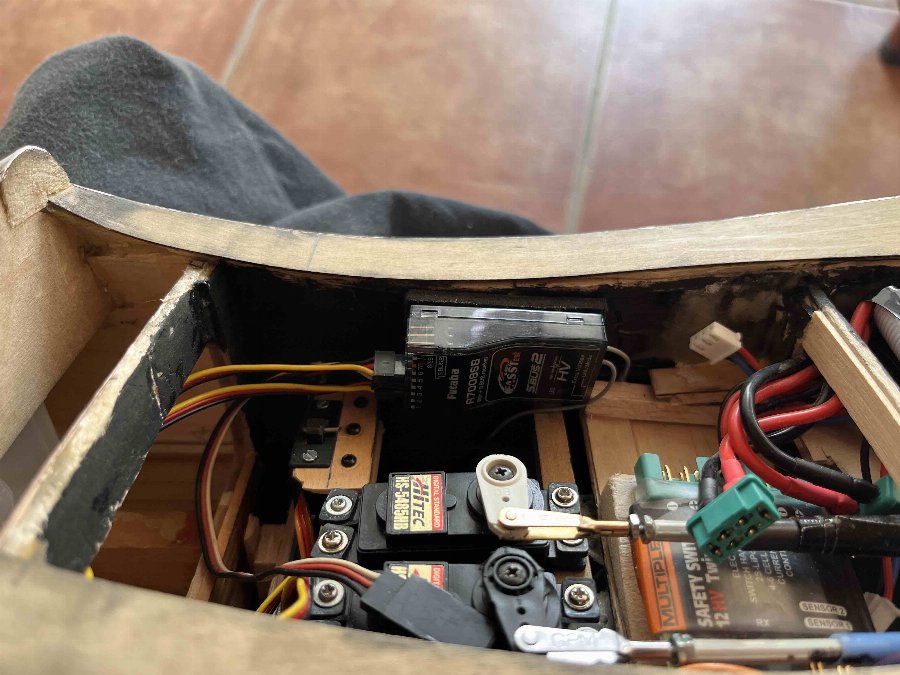

Ο δέκτης τοποθετήθηκε πλευρικά, επάνω σε αντικραδασμικό block με ταινία διπλής όψης. Οι δύο κεραίες βγήκαν στην μια πλευρά μέσα από οδηγούς.
Θα είναι ορατές από την καλύπτρα. Το range check με την καλύπτρα πρόχειρα τοποθετημένη πήγε καλά….
Θα είναι ορατές από την καλύπτρα. Το range check με την καλύπτρα πρόχειρα τοποθετημένη πήγε καλά….
- Συνημμένα
-
- IMG_1570.jpeg (108.4 KiB) Προβλήθηκε 18 φορές
-
- IMG_1569.jpeg (117.02 KiB) Προβλήθηκε 18 φορές
Re: DHC-1 Chipmunk 68 inch

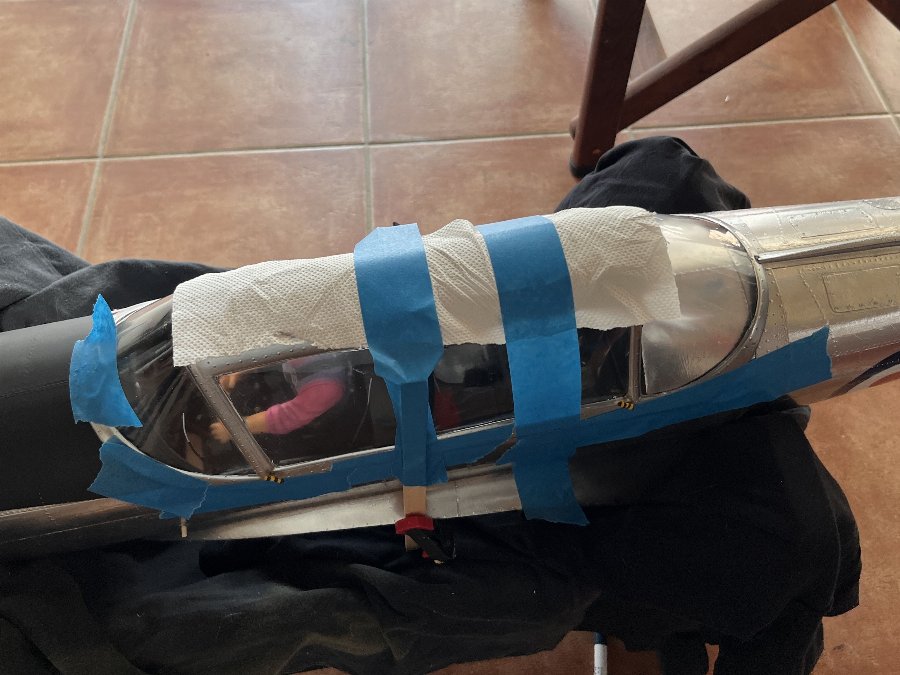

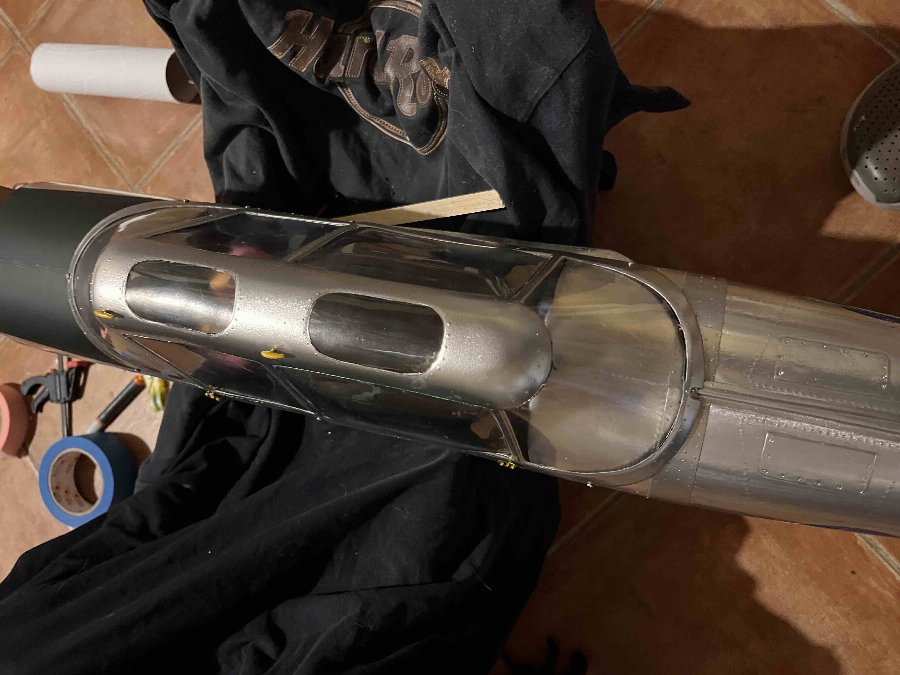

Η ώρα της καλύπτρας ήρθε.Αφού μέτρησα την κόλλησα.
- Συνημμένα
-
- IMG_1573.jpeg (101.92 KiB) Προβλήθηκε 18 φορές
Re: DHC-1 Chipmunk 68 inch

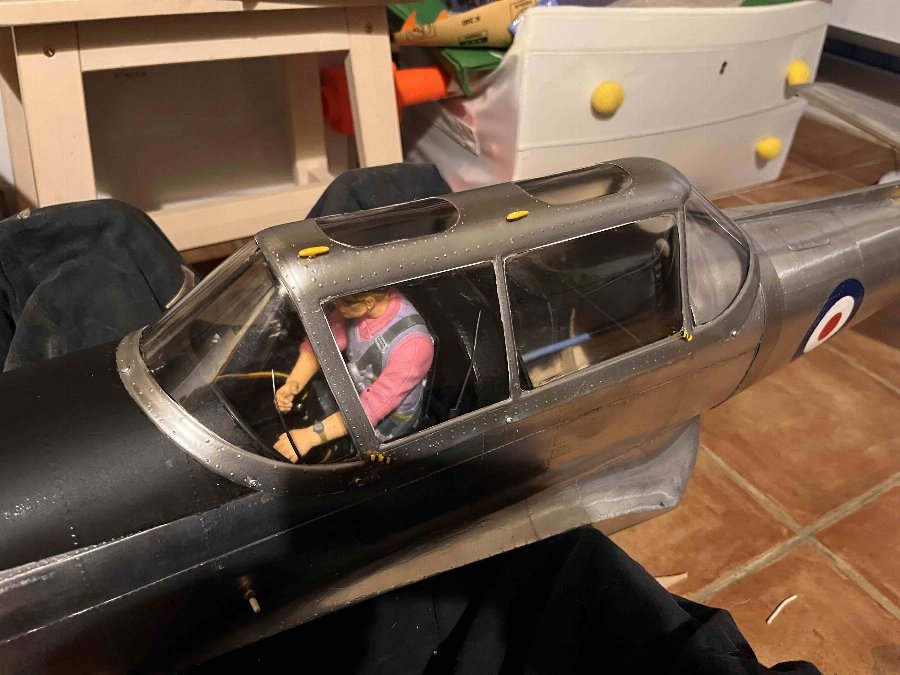

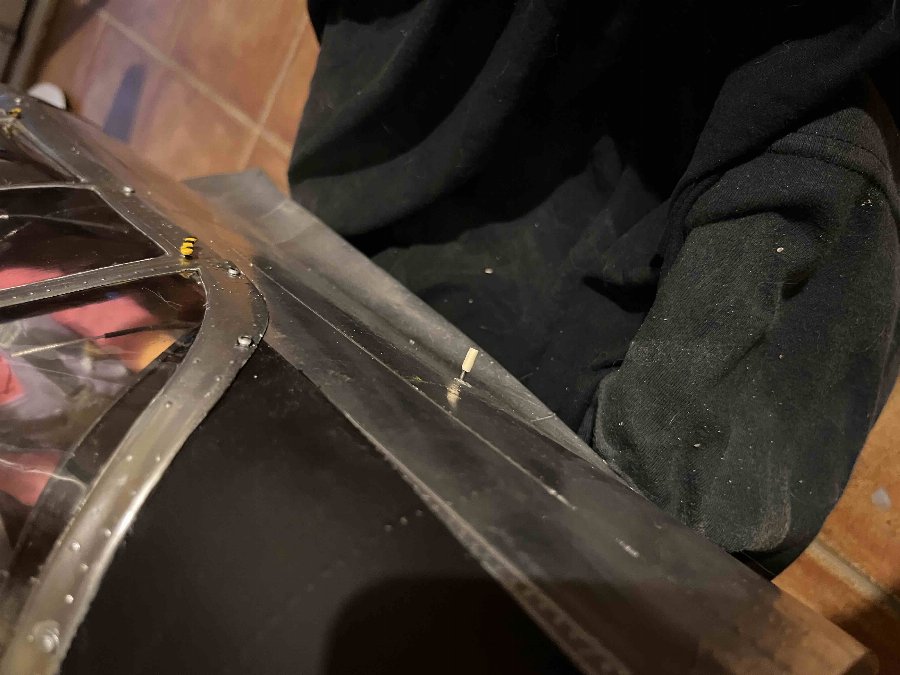

¨Όταν στέγνωσε έβαλα τις βίδες τις οποίες από μαύρες τις έβαψα aluminium.
- Συνημμένα
-
- IMG_1577.jpeg (98.97 KiB) Προβλήθηκε 18 φορές
-
- IMG_1578.jpeg (113.21 KiB) Προβλήθηκε 18 φορές
-
- IMG_1579.jpeg (107.45 KiB) Προβλήθηκε 18 φορές
Re: DHC-1 Chipmunk 68 inch
Κάλυψα το εξωτερικό κομμάτι της Ντίζας του διακόπτη της μπαταρίας με κάλυμμα καλωδίου.
- Συνημμένα
-
- IMG_1582.jpeg (74.83 KiB) Προβλήθηκε 18 φορές
-
- IMG_1583.jpeg (86.39 KiB) Προβλήθηκε 18 φορές
