Converter Brushed to Brushless

[Γιάννης Ζαφείρης]

Είναι αρκετές οι μέρες που συζητούσαμε με τον NEM
το νέο συστηματάκι που εισάγει, με την υπογραφή της επιχείρησή του, όμως διάφορες υποχρεώσεις ανέβαλαν την παρουσίασή του.

Σήμερα, διαβάζοντας μερικά σχόλια στο θέμα "Μεταλαγμένο LAMA v3"
θεώρησα ότι είναι μια καλή ευκαιρία να αναφερθώ σε αυτό.

Η συζήτησή σας στο "Μεταλαγμένο LAMA v3"
περιστρέφεται βεβαίως γύρω από διάφορες βελτιώσεις του μικρού ελικοπτέρου και προς το τέλος πιο συγκεκριμένα στη χρήση brushless Moteur που το κάνουν πιο σβέλτο και χαριτωμένο για λίγο πιο εκπαιδευμένα χέρια.

Αντιλαμβάνεστε όμως, ότι δίχως τον converter είναι αδύνατη η χρήση των brushless, δεδομένου ότι το Speed Control της μονάδας 4 σε 1 που είναι προεγκατεστημένη στο Lama, οδηγεί αποκλειστικά brushed κινητήρες.

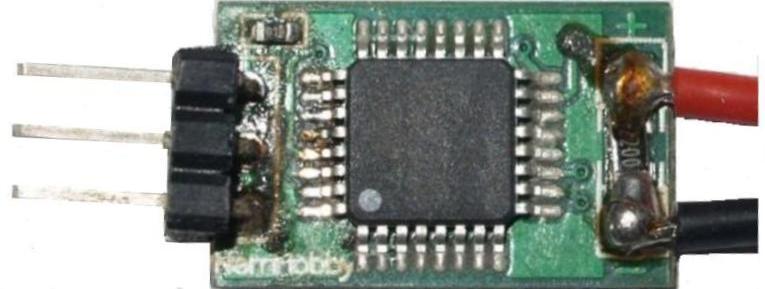

Το συστηματάκι αυτό λοιπόν, σε συνεργασια με δυο τριφασικα speed control και δυο τριφασικα μοτερ, μετατρεπει το Lama μας σε brushless!

Specifications:
-Width : 11.95mm
-Length : 18.78
-Thicness : 3.8mm
-Weight : 1.5g (with connector, but without cover)
-Voltage : 3.7V up to 15.0 V

[tanfoglio]

Πολύ πρακτικό! Αντί να παίρνει κανείς νέο esc, χρησιμοποιεί το παλιό. Αρκεί τα A να είναι τα ίδια!!!

Γιώργος

[mastelios]

Μήπως θα ήταν εύκολο να πείτε και την συνδεσμολογία?δηλαδή για το lama για παράδειγμα,φευγουν 2 βύσματα από το 4in1 (esc) και πάνε στα μοτερ.εκεί λοιπόν φεύγουν τα μοτερ και μπαίνει το κυκλωματάκι με το brusless μοτερ κατευθείαν?δεν θα πρέπει λογικά το κυκλωματάκι να παίρνει ρεύμα και από την lipo?

[pani]

Το κυκλωμα στο οποιο αναφερεται ο Ιωαννης ειναι ο προσαρμογεας. Διαβαζει το ποσό του γκαζιου απο την εξοδο του 4-1 και μετατρεπει την εξοδο του σε παλμο που αναγνωριζει το brushless ESC. Δεν μετατρεπει το brushed ESC σε brushless. Μεταξυ αυτου και του μοτερ παρεμβαλλεται κλασικο brushless ESC. Οποτε χρειαζεσται δυο τριφασικα μοτερ, δυο τριφασικους ελεγκτες και δυο προσαρμογεις ωσαν και αυτον που προαναφερθηκε για να κανετε τριφασικο το Lama σας.
