5v to 12v μετατροπέας

[Lemon]

Υποθετουμε οτι:

Κάποια στιγμή θελω μια πηγή τάσης 12v σε "θερμικο" μοντέλο το οποίο κανει χρήση ενως κλασικού πακ 4.8V.
Μια λύση ειναι η χρήση μιας δευτερης μπαταρίας lipo 3s 500-1000mah.
Μια άλλη λύση ειναι η χρήση lipo μπαταρίας 3s ως μοναδική πηγή (Τα 12v), και την χρήση ενως lipo regulator για τον υποβιβασμό (δεκτη-servo).
Ολα καλα ως εδω...

Τωρα για διάφορους λόγους Δεν θελω να κανω χρήση 2ης μπαταρίας,αλλά ούτε και τον συνδιασμό lipo/regulator...

Ετσι...

Ψάχνοντας στο internet βρήκα ενα αρκετά αξιόπιστο κύκλωμα που μπορεί να δώσει 12v απο μια πηγή 5v και με ικανοποιητικό ρεύμα εξόδου,
ενω εχει σχετικά μικρή καταναλωση σε ηρεμια.

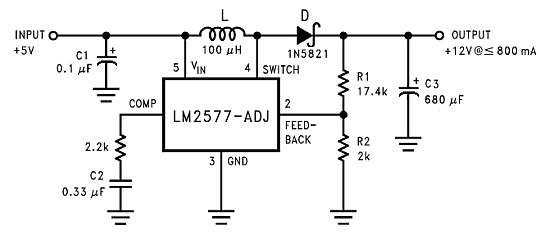

Σας παραθέτω το κύκλωμα το οποίο το εφτιαξα και δουλέυει αψογα και με μικρό κόστος υλικών (12ευρω).

Πιστευω οτι εχει πολλες εφαρμογές και αν τα πατε καλα με το κολητηρι θα το βρείτε ιδιαίτερα χρήσημο...

Επίσεις θα βρειτε και άλλες ιδέες - κατασκευές μεσα στο site:

http://www.hobby-hour.com/electronics/lm2577-switching-regulator.php

[nasa]

...φίλε 'Lemon' καλησπέρα...

...αν θέλεις, για να μαθαίνουμε κ' εμείς οι νεώτεροι του χόμπυ, σε τι θα χρησίμευε μία πηγή τάσης των 12V σε 'θερμικό' μοντέλο...?

Φιλικά,

Νίκος

[asterixx25]

...αν θέλεις, για να μαθαίνουμε κ' εμείς οι νεώτεροι του χόμπυ, σε τι θα χρησίμευε μία πηγή τάσης των 12V σε 'θερμικό' μοντέλο...?

Να συμπληρώσω την ερώτηση.
Το οποίο ρεύμα εξόδου φαίνεται να είναι <800ma. Δηλαδή κάτω απο 1Α. ?

[Αντώνης Κριτζάς]

το lm 2577 adj μπορεί να δώσει ρυθμιζόμενο βολταζ 3,5-40 αλλα το πολύ έως 3Α

[Lemon]

...φίλε 'Lemon' καλησπέρα...

...αν θέλεις, για να μαθαίνουμε κ' εμείς οι νεώτεροι του χόμπυ, σε τι θα χρησίμευε μία πηγή τάσης των 12V σε 'θερμικό' μοντέλο...?

Φιλικά,

Νίκος

Καλησπέρα!
Θα μπορουσε να χρησημευσει (οπως και εγινε) βαζοντας κανονικά μινι strobe lights με xenon λυχνίες,που εχουν χρηση στο αυτοκίνητο (ως αξεσουαρ).
15ευρω κοστίζουν (κιτ με 2 λάμπες) και μέγεθος πλακετας-κουτακι οσο ενας δεκτης. (50γρ συνολο)
Ρευμα καταναλωσης 200mA
Σε μεγάλο μοντελο το οπτικο αποτελεσμα ειναι πολυ καλο!
Μονο που πρεπει τα καλωδια οπως και το κιτ να απομακρυνθουν αρκετα απο τον δεκτη/κεραια. Λογο της υψηλης τασης που εχουν,παρατηρηθηκε σε καθε αναλαμπή μια μικρη "παρεμβολή" σε χαμηλες συχνοτητες (35-40Mhz με κλειστο πομπο). στα 2.4 δεν εγινε τπτ.

[bladeskiller]

το lm 2577 adj μπορεί να δώσει ρυθμιζόμενο βολταζ 3,5-40 αλλα το πολύ έως 3Α

Αν το χρειαστείς πάντως για μεγαλύτερα ρεύματα ,μπορεί να χρησιμοποιηθεί ένα mosfet σαν το IRF9540. Το ποδαράκι 4 αποσυνδέεται από το κύκλωμα και συνδέεται με την πύλη του τρανζίστορ ενώ ταυτόχρονα η πύλη συνδέεται και με μια αντίσταση 10ΚΩ στην κοινή επιστροφή (γη). Το Drain θα συνδεθεί εκεί που συνδεόταν το ποδαράκι 4 ενώ το Source θα πάει στην κοινή επιστροφή.



Φιλικά Κώστας.
