επειδή ρώτησαν μερικοί φίλοι σχετικά με το setup θα κάνω μια σύντομη παρουσιάση ελπίζοντας να μην παιδευτούν όσoi ασχοληθούν με το Fpv.

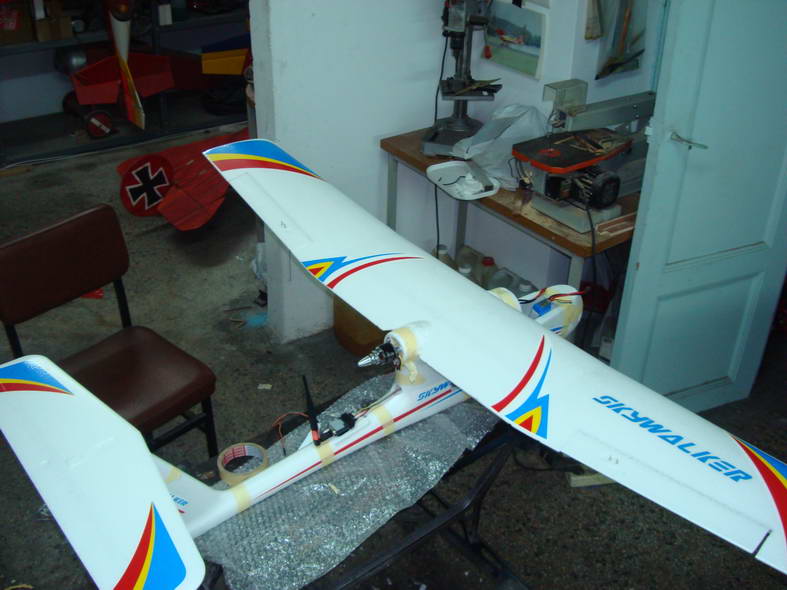

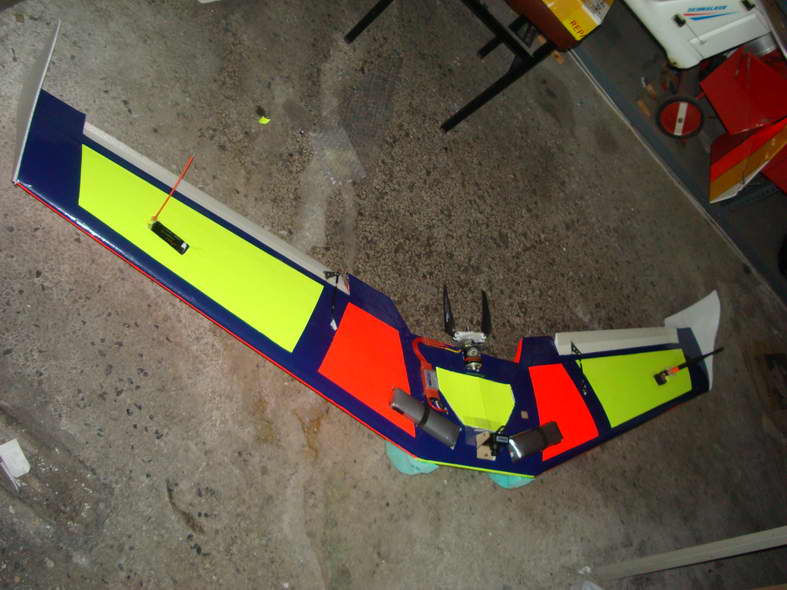

για αεροσκάφος έχω διαλέξει ένα skywalker και μια πτέρυγα (θεός :-&& )
Το SW είναι για πτήσεις με ελαφρό η χωρίς αέρα και με αυτό φτιάχτηκε το video a shineday. Την πτέρυγα την θέλω για πιο πολλή αέρα γιατί είναι πιο σταθερή.

[Wizard]

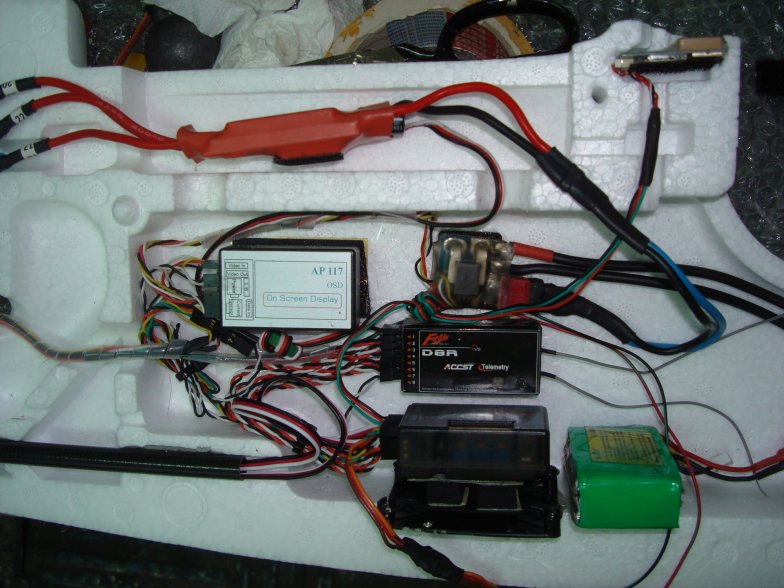

Για Autopilot και On Screen Display έχω πάρει από την http://www.feiyu-tech.com/product_list-en.php

[Wizard]

Τώρα στο θέμα του video (αναφέρομαι στο video που βλέπει ο χειριστής ) που είναι και το πιο δύσκολο.

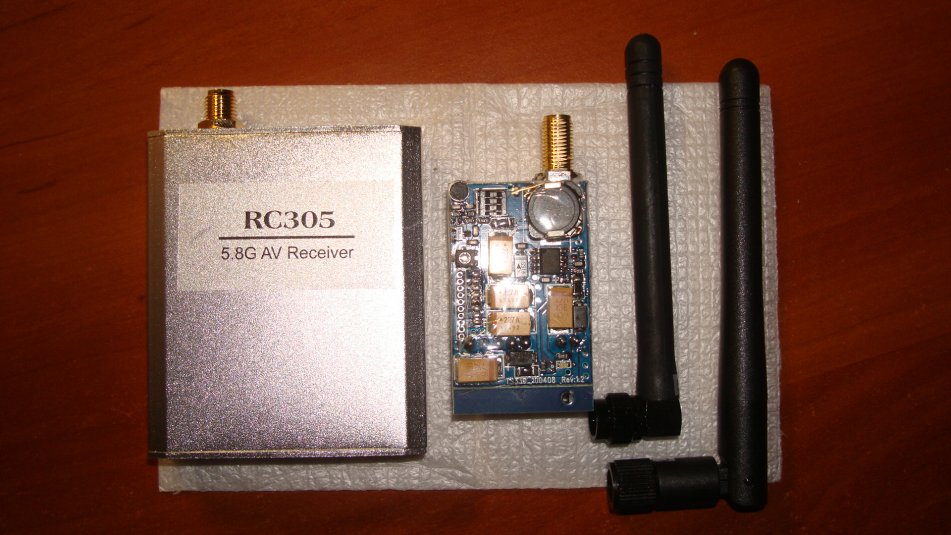

Υπάρχουν video tx/rx στους 900Mhz, 1.2Ghz 2.4Ghz και 5.8 Ghz.
προσωπικά διάλεξα να πάω στους 5.8Ghz/200mW για 2 λόγους. πρώτον θέμα παρεμβολών και δεύτερον θέμα καταναλώσεις.
Εάν κάποιος χρησιμοποιήσει 900Mhz η 1.2Ghz χρειάζεται απαραίτητα φίλτρα για να μην παρεμβάλει την t/k λόγο αρμονικών. H συχνότητα 2.4 χρησιμοποιείτε όχι όμως με t/k 2.4 αλλα με LRS.

Και έρχομαι τώρα στο θέμα κεραίας....
Εδώ η επιλογές είναι πολλές και θέλει πολλή ψάξιμο ...
Το δικό μου setup είναι μια Patch κεραία με 18 db gain στις 70 μοίρες. Είναι πολλή κατευθυνόμενη και γιαυτο θέλει και tracker. Το tracker αναλαμβάνει να στρέψει την κεραία στην θέση που είναι το αεροπλάνο σύμφωνα με τα στοιχεια που παίρνει από το GPS
Στο sunshine day sto 21 sec φαίνεται που γυρνάει στην κατεύθυνση που είναι το αεροπλάνο

Αυτό που κερδίζεις από την patch είναι ότι μπορείς να πας μακρυά και έχει πολλή καλή εικόνα ΑΛΛΑ το μειονέκτημα είναι η πολλή στενή δέσμη που έχει για κοντινές και μεσαίες αποστάσεις.
Εάν για κάποιο λόγο χάσει την επαφή τότε χάνεις άμεσος και την θέση του αεροπλάνου με αποτέλεσμα να μην γυρνάει ούτε το tracker !!! Εκεί αναλαμβάνει το Fy21 να το γυρίσει πίσω.

Το Fpv για κοντινές αποστάσεις δεν είναι ούτε ακριβό ούτε δύσκολο. Όταν θες να πας μακριά αρχίζει και ζορίζει το θέμα

[Wizard]

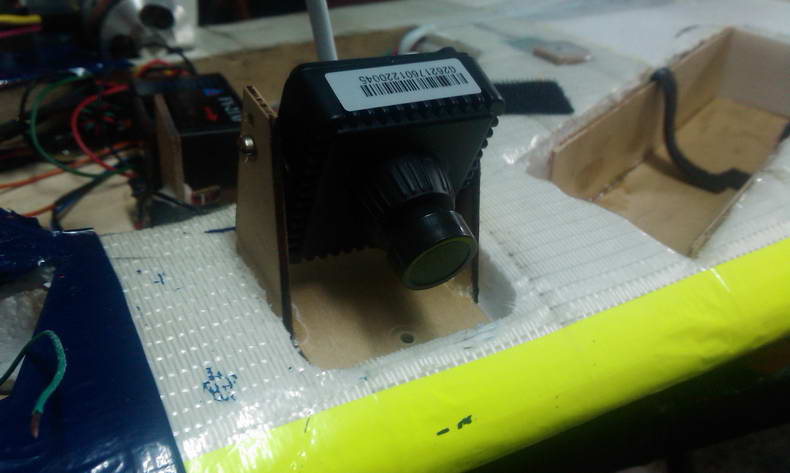

Τέλος στο θέμα κάμερας είναι καλο να έχεις μια υψηλής αναλύσεις 690 tvl με WDR και NR.
Για όσους ενδιαφέρονται
http://www.securitycamera2000.com/products/690TVL-HD-Ultra-WDR-Pixim-SEAWOLF-Sensor-Chip-3.6mm-Lens-Mini-Camera.html


aaaaaa ξέχασα ... που βλέπεις !!!! edwwwww
http://www.myprober.com/
